一、概述
GJ型中心傳動刮泥機廣泛應用于給水工程中的沉淀池排泥，整機載荷都作用在工作橋中心。污水經中心穩流桶布水后流向周邊溢水槽，隨著流速的降低，污水中的懸浮物被分離而沉降于池底，由刮板將沉淀的污泥刮集到中心集泥槽中，靠凈水壓力將其從污泥管排出。
二、工作原理
該機設有橫跨池子的固定平臺，工作時其整機載荷都作用在工作橋中心；污水經池中心穩流桶均流到四周。隨著過流面積增大而流速降低，污水中的沉淀物沉淀于池底，刮泥機將沉淀的污泥刮集到中心集泥坑中，利用水壓將其從污泥管中排出。該機結構簡單，傳動平穩，動力消耗低，效果好，是一種理想的排泥設備。

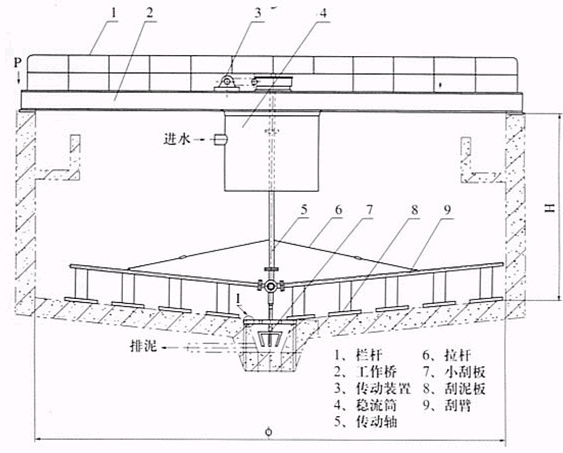

三、結構及安裝方式
|
型號 |
GJ-4 |
GJ-6 |
GJ-8 |
GJ-10 |
GJ-12 |
GJ-14 |
GJ-16 |
GJ-18 |
GJ-20 |
|
池徑D（m） |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
處理污泥量（m3/h） |
0.26 |
0.59 |
1.05 |
1.64 |
2.36 |
3.21 |
4.19 |
4.76 |
5.25 |
|
耙臂周邊轉速（m/min） |
1.65 |
2.5 |
2.15 |
2.2 |
2.65 |
3 |
3.03 |
3.4 |
2.95 |
|
電機功率（kw） |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
0.55 |
0.55 |
0.75 |
0.75 |
|
池深H（m） |
2.5～4.5m(可根據具體設計而定) | ||||||||
